产品介绍

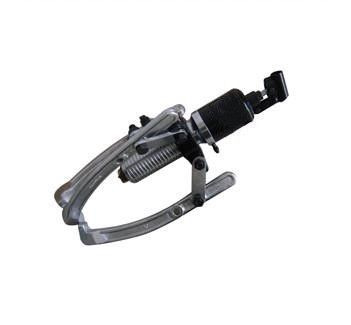

SM一体式液压拉马

浏览次数:

   详细介绍

一体式液压拉马是以油压起动杆直接前进移动,故推动杆本身不作转动,钩爪座又可随螺纹直接作前进后退之调距,操作方便,只要把手前后小幅度摆动。使用省力,不受场地、方向(0-360°)、位置(2爪、3爪)限制,广泛应用于拆卸各种圆盘、法兰、齿轮、轴承、皮带轮等。是替代传统拉马(板轮器)的理想化工具。





一体式液压拉马产品性能

◆ 液压拉马是一种替代传统拉马的理想化新工具;

◆ 结构紧凑,重量轻,体积小,携带方便;

◆ 操作方便,使用省力,不受场地限制;

◆ 三爪可以任意调整,使用灵活。

技术参数

SM-5

SM-10

SM-15

SM-20

SM-30

SM-50

安全负重t

5

10

15

20

30

50

轴心有效伸距mm

50

50

50

50

70

70

纵向最大拉距mm

150

170

200

250

300

400

横向最长外径mm

200

250

300

350

450

600



设计方案

为了更好的给您选配、设计拉马,我们需要以下数据:

1、拉马的吨位

2、拉马的行程

3、被拉出工件外形尺寸

4、工件与轴的相对位置及草图

5、其它要求



三、使用方法与注意事项

1、使用时先把手柄的开槽端套入回油阀杆,并将回油阀杆按顺时针方向旋紧。

2、把钩爪座调整到爪钩抓住所拉物体。

3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进,爪钩相应后退,把被拉物体拉出。

4、液压拉马的活塞起动杆有效距只有50mm,故使用时伸距不得大于50mm,当没有拉出时停止,松开回油阀门,让活塞起动杆缩回去,调好后第二次再重复

1、2、3步骤拉出为止。

5、欲使活塞起动杆缩回去,只须用手柄开槽端将回油阀杆按逆时针方向微微旋松,活塞起动杆在弹簧作用下渐渐回缩。

6、使用前应根据被拉物体的外径,拉距及负载力,选择相应吨位的液压拉马,切忌超载使用,避免损坏。

7、本液压拉马在-5℃~45℃中使用,采用(GB443-84)N15机械油;在-20℃~-5℃中使用,采用(GB442-64)合成锭子油。

8、为防止超载引起机具损坏,液压装置内设有超载自动卸荷阀,当被拉物体超过额定负载时,超荷阀会自动卸荷,而改选用更大吨位的液压拉马。



相关产品:液压拔轮器系列

钳爪式拔轮器套件                拔轮器标准套件

一体式液压防滑拉马                   机械防滑拔轮器
 液压防滑拔轮器               整体式液压拔轮器
德式二爪拔轮器               德式三爪拔轮器
多功能拔轮器                  全自动升降拔轮器
