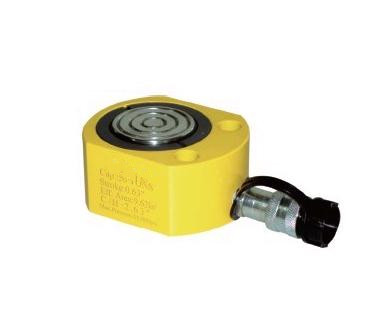

一、超薄型千斤顶用途：
RSM系列超薄型千斤顶，千斤顶体积更小，并可产生更大的工作能力，特别在空间位置狭窄的地方使用，且具有轻便灵活、顶力大等功能，本产品广泛适用于电力、化工、钢铁、建筑桥梁、工作空间狭小的重型机械等领域的顶升作业，并发挥其无穷动力。
二、超薄型千斤顶特性：
单作用设计，弹簧回缩。
活塞杆镀硬铬，防止刮伤和腐蚀。
防尘圈设计延长千斤顶使用寿命。
100T以上型号配有手柄，便于现场搬运。
紧凑扁平设计使用于其他千斤顶不适用的场合。
三、基本参数： 表中参数可能因为改良而变更，恕不另行通知。
|
型号 |
吨位
Ton |
行程
mm |
本体高度
mm |
伸展高度
mm |
有效面积
Cm2 |
液压油容量
cm3 |
缸外径
D(mm) |
重量
Kg |
最大工作压力
Mpa(bar) |
|
RSM-50 |
5 |
6.35 |
40 |
46.35 |
6.5 |
4 |
64×52 |
1.0 |
40(400) |
|
RSM-100 |
10 |
11.2 |
48 |
59.2 |
14.5 |
18 |
83×66 |
1.4 |
63 (630) |
|
RSM-200 |
20 |
11.2 |
56 |
67.2 |
28.7 |
32 |
100×84 |
3.1 |
63 (630) |
|
RSM-300 |
30 |
12.7 |
66 |
78.7 |
42.1 |
55 |
128×105 |
4.5 |
63 (630) |
|
RSM-500 |
50 |
16 |
75 |
91 |
62.1 |
99 |
145×128 |
6.8 |
63 (630) |
|
RSM-750 |
75 |
16 |
86 |
102 |
102.6 |
164 |
188×158 |
11.4 |
63 (630) |
|
RSM-1000 |
100 |
16 |
96 |
112 |
126.7 |
203 |
208×182 |
14.5 |
63 (630) |
|
RSM-1500 |
150 |
16 |
106 |
122 |
198.1 |
317 |
250×220 |
26.3 |
63 (630) |
注：
可成套供应(包括液压千斤顶，泵，压力表，接头，软管）；
可选配手动泵或电动泵配套使用。
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动液压式油泵体的油量不足时，需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵站请参照电动泵站使用说明书。
5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用CLL自锁式千斤顶 。
7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动液压式油泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养。
|
